压力管道安装级别

发布日期:2015-01-31 09:49 来源:http://www.jfhi.net 点击:

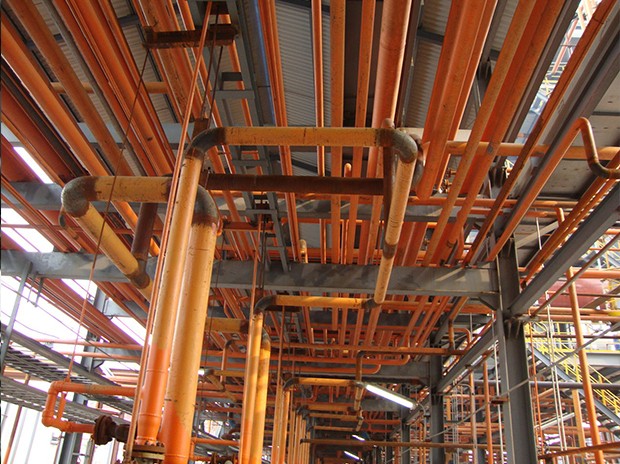

压力管道安装

压力管道安装级别:

长输管道为GA 类,级别划分为:


1.1 符合下列条件之一的长输管道为GA1 级:

a) 输送有毒、可燃、易爆气体介质,设计压力P>1.6MPa 的管道;

b) 输送有毒、可燃、易爆液体介质,输送距离(注1)≥200Km 且管道公

称直径DN≥300mm 的管道;

c) 输送浆体介质,输送距离≥50Km 且管道公称直径DN≥150mm 的管道。

1.2 符合下列条件之一的长输管道为GA2 级:

a) 输送有毒、可燃、易爆气体介质,设计压力P≤1.6Mpa 的管道;

b) GA1 b)范围以外的长输管道;

c) GA1 c) 范围以外的长输管道。

公用管道为GB 类,级别划分为:


GB1、燃气管道;

GB2、热力管道。

工业管道为GC 类;级别划分为:


6.3.1 符合下列条件之一的工业管道为GC1 级:

a) 输送GB5044《职业性接触毒物危害程度分级》中,毒性程度为极度危害介质的管道;

b) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道;

c) 输送可燃流体介质、有毒流体介质,设计压力P≥4.0MPa 且设计温度大于等于400℃的管道;

d) 输送流体介质且设计压力P≥10.0MPa 的管道。

3.2 符合下列条件之一的工业管道为GC2 级:

a) 输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力

P<4.0MPa 的管道;

b) 输送可燃流体介质、有毒流体介质,设计压力P<4.0MPa 且设计温度≥400℃的管道;

c) 输送非可燃流体介质、无毒流体介质,设计压力P<10.0MPa 且设计温度≥400℃的管道;

d) 输送流体介质,设计压力P<10.0Mpa 且设计温度<400℃的管道;

注1:输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离。
